Gemelos Digitales para Integridad de Activos: Del Plano 2D al Modelo Vivo de la Planta

Cada vez más plantas industriales están dejando atrás los archivadores llenos de reportes de inspección. Dejan de inspeccionar sus activos porque aprendieron que tener el dato no es lo mismo que entender qué está ocurriendo en tiempo real. Un gemelo digital de integridad reúne esos datos dispersos —espesores medidos por ultrasonido, historial de fallas, condiciones de proceso— en un modelo 3D activo que actualiza el riesgo de cada equipo en tiempo real. En este artículo se explica lo que es, cómo funciona y por qué los gerentes ya lo usan para tomar mejores decisiones con menos incertidumbre.

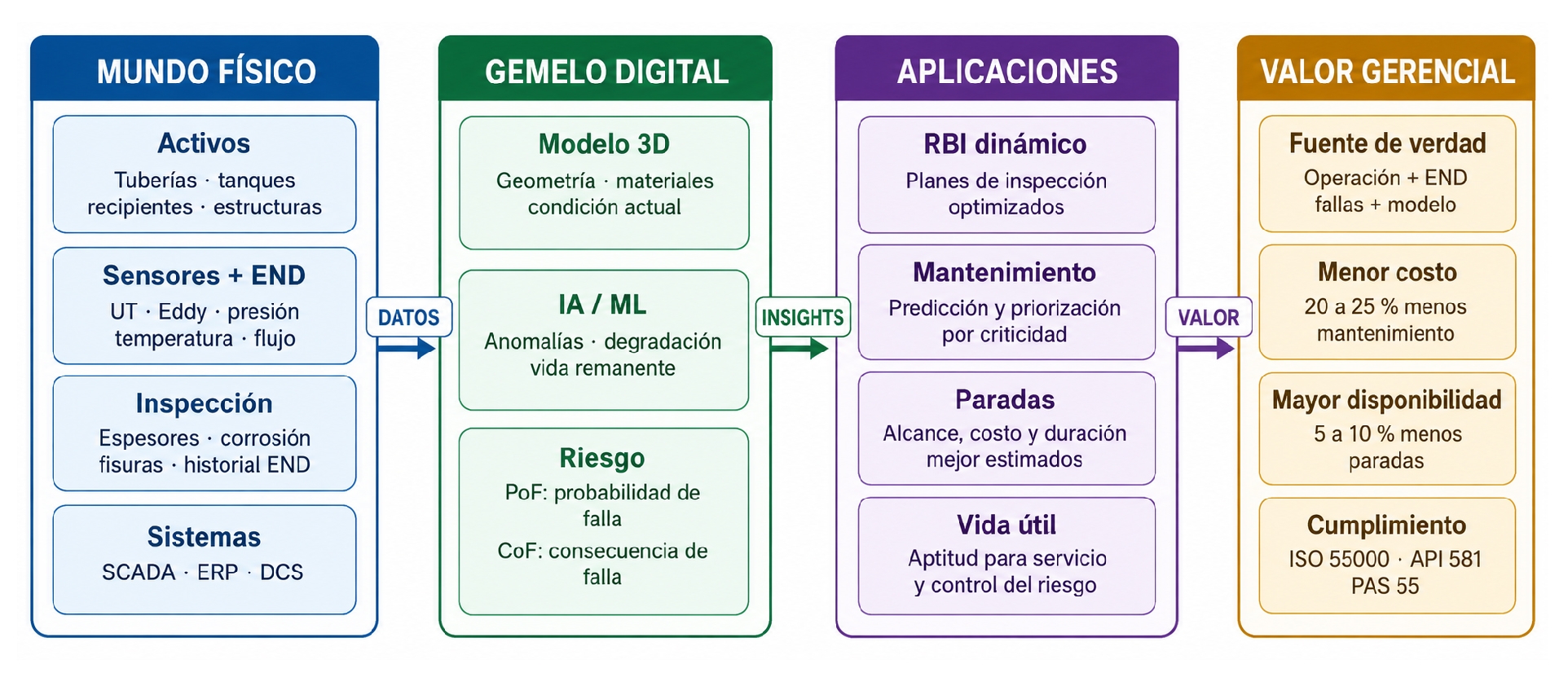

Un gemelo digital no es un plano fancy en 3D ni un dashboard con gráficas. Es una réplica virtual de un activo físico que aprende con el tiempo. Así, por ejemplo, cada medición de espesores que hace el inspector en campo, cada dato que envía el sensor de temperatura y cada falla que registra el técnico de mantenimiento va actualizando el modelo y recalculando qué tan cerca está ese equipo de fallar. El concepto fue formalizado por Michael Grieves en el contexto de manufactura y adoptado por NASA para simulación de activos [1]. Lo que lo distingue de cualquier modelo estático es el flujo bidireccional de datos (ver Figura 1). El activo físico informa al digital, y el digital devuelve predicciones y alertas al equipo de operación e integridad [2].

Cuatro componentes lo definen:

• Geometría del activo. Construida desde planos P&ID, modelos CAD o escaneos láser.

• Datos en tiempo real. Sensores IoT, SCADA y ensayos no destructivos digitalizados.

• Motor analítico. Modelos físicos o de IA que calculan degradación y vida útil remanente.

• Salidas accionables. Alertas, priorización de trabajos, simulaciones de falla y recomendaciones de parada.

¿Cómo encaja esto con lo que ya hacen las empresas? La respuesta es que el gemelo digital no reemplaza los procesos de inspección ni los planes de mantenimiento, los potencia, porque elimina la fricción entre quien captura el dato en campo y quien necesita ese dato para decidir en la sala de reuniones.

Cuando el inspector mide espesores con ultrasonido, esos datos ya no solo derivan en una tabla. Con los gemelos digitales, esta información se posiciona en el modelo 3D, creando un mapa de corrosión que muestra visualmente dónde el metal se adelgazó, a qué ritmo y cuándo podría alcanzar el límite admisible. Estudios recientes demuestran que esta integración reduce los falsos positivos en alertas de corrosión hasta un 20% respecto a métodos convencionales [4].

La Inspección Basada en Riesgo (API 581) establece la prioridad de inspección como el producto de la probabilidad × consecuencia de falla. En el modelo tradicional, ese cálculo se hace una vez y no cambia hasta la siguiente campaña. Con un gemelo digital, el perfil de riesgo se actualiza constantemente: si la composición del fluido cambia y provoca más corrosión, el modelo lo nota y aumenta la prioridad del equipo antes de la siguiente inspección programada [5].

Las paradas de planta son el evento más costoso del año operativo. El gemelo digital aporta el dato que nadie logra precisar al momento de definir el alcance: qué equipos realmente necesitan intervención y cuáles pueden esperar. Por ejemplo, Petrobras, al integrar gemelos digitales en 11 refinerías, reportó ahorros de USD 154 millones por ajuste de parámetros operativos en tiempo real [6]. Así mismo, Chevron, en operaciones midstream, los usa para priorizar mantenimientos y reducir incertidumbre en sus turnarounds [3].

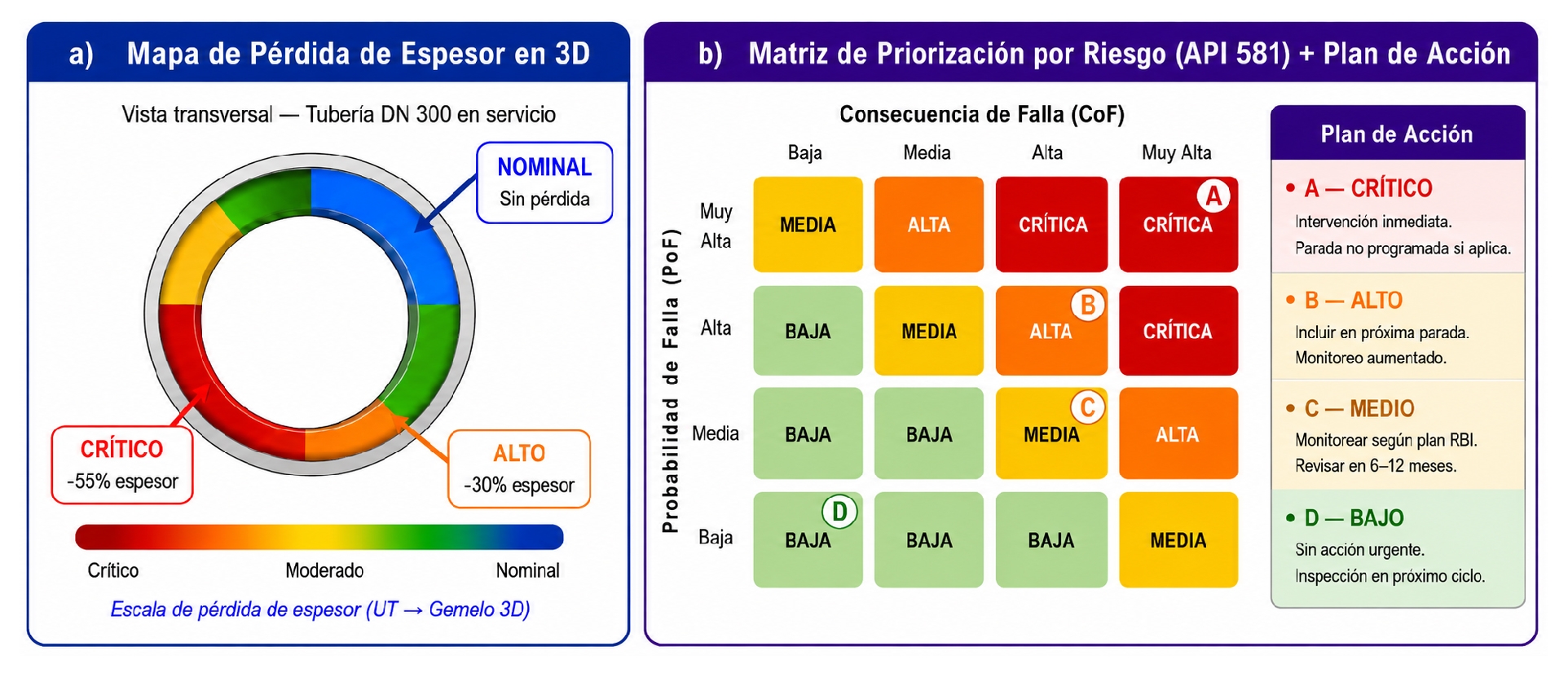

Tres aplicaciones concretas demuestran el salto cualitativo que ofrece el gemelo digital frente a la inspección documental tradicional (ver Figura 2).

• Mapa de pérdida de espesor en 3D. En lugar de una tabla con coordenadas, el gerente ve una nube de color sobre el activo real y puede comparar esa imagen con la de hace dos años, viendo la velocidad de deterioro en un solo vistazo.

• Simulación de escenarios de falla. ¿Qué pasa si la temperatura de proceso sube 10 °C? ¿Si se adelanta la parada tres meses? El gemelo lo calcula en el entorno digital antes de que ocurra en la planta. Investigaciones en tuberías midstream confirman que esta capacidad permite planificar reparaciones proactivas con precisión, evitando fallas reales [3].

• Priorización automática de trabajos. La lista de órdenes de trabajo se prioriza por el riesgo calculado, no por antigüedad del equipo ni por criterio subjetivo. Casos exitosos incluyen el uso de la conexión de un gemelo con su ERP en una refinería, reportando reducciones del 15% en el esfuerzo de planificación de inspecciones [4].

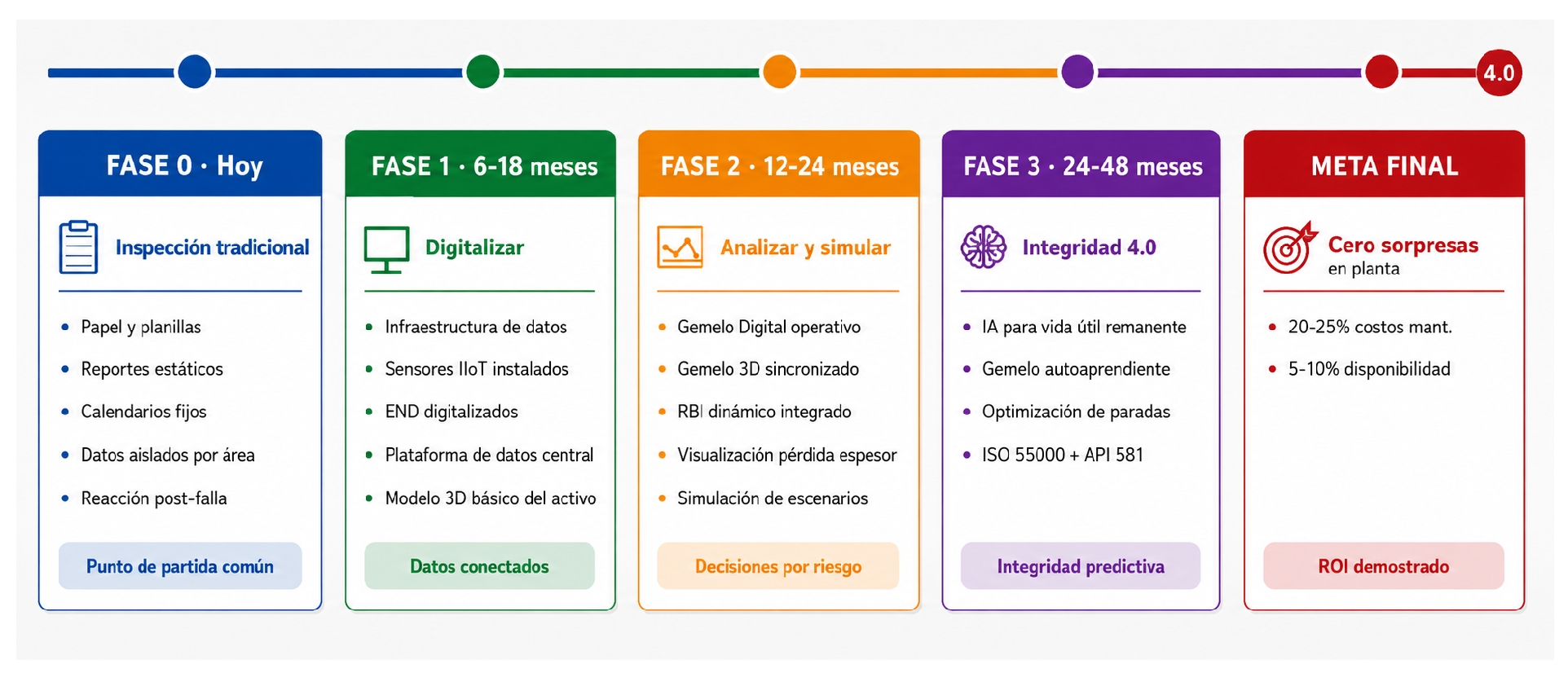

No hay una sola empresa que haya pasado de la inspección en papel al gemelo digital en un esfuerzo de pocos meses. Las que lo lograron siguieron una ruta de tres etapas, y la clave está en no saltarse ninguna [7]. A continuación, se detallan las tres fases (ver Figura 3).

• Fase 1 — Digitalizar (6 a 18 meses). Conectar los datos que ya existen. Sensores IoT en activos críticos, END digitalizados, plataforma de datos centralizada y primer modelo 3D básico. El objetivo no es la IA; es la trazabilidad.

• Fase 2 — Analizar (12 a 24 meses). Sincronizar el modelo 3D con los datos en tiempo real y desplegar los primeros módulos analíticos: mapas de corrosión, RBI dinámico y alertas automáticas. Aquí aparecen los primeros ahorros tangibles.

• Fase 3 — Integridad 4.0 (24 a 48 meses). El gemelo aprende solo. Algoritmos de IA ajustan los modelos de degradación con cada nueva inspección; el sistema propone el alcance óptimo de la siguiente parada y genera alertas con semanas o meses de anticipación.

El gemelo digital resuelve un problema de negocio, no solo técnico, ya que el gerente de planta hoy opera con información fragmentada, tardía y difícil de auditar. El gemelo entrega una sola fuente de información, donde END, operación, historial de fallas y riesgo conviven en el mismo modelo. Algunos de los resultados documentados en la industria se resumen así:

• 20–25% menos costos de mantenimiento y tiempo de paro en empresas con implementación madura (Shell, BP, Chevron, ExxonMobil) [8].

• 5–10% más disponibilidad operativa al reducir intervenciones no planificadas [6].

• Cumplimiento simplificado con ISO 55000, API 581 y PAS 55, al centralizar la trazabilidad de decisiones de integridad [4].

• Mejor comunicación entre las áreas de inspección, mantenimiento, operaciones e ingeniería; todos trabajando sobre el mismo modelo actualizado.

En un entorno donde el costo de una hora de paro no programado promedia USD 125,000 —con picos históricos de USD 400,000/hora en sectores críticos [9, 10]— la pregunta ya no es si invertir en esta tecnología. La pregunta es a qué ritmo lo hace su organización.

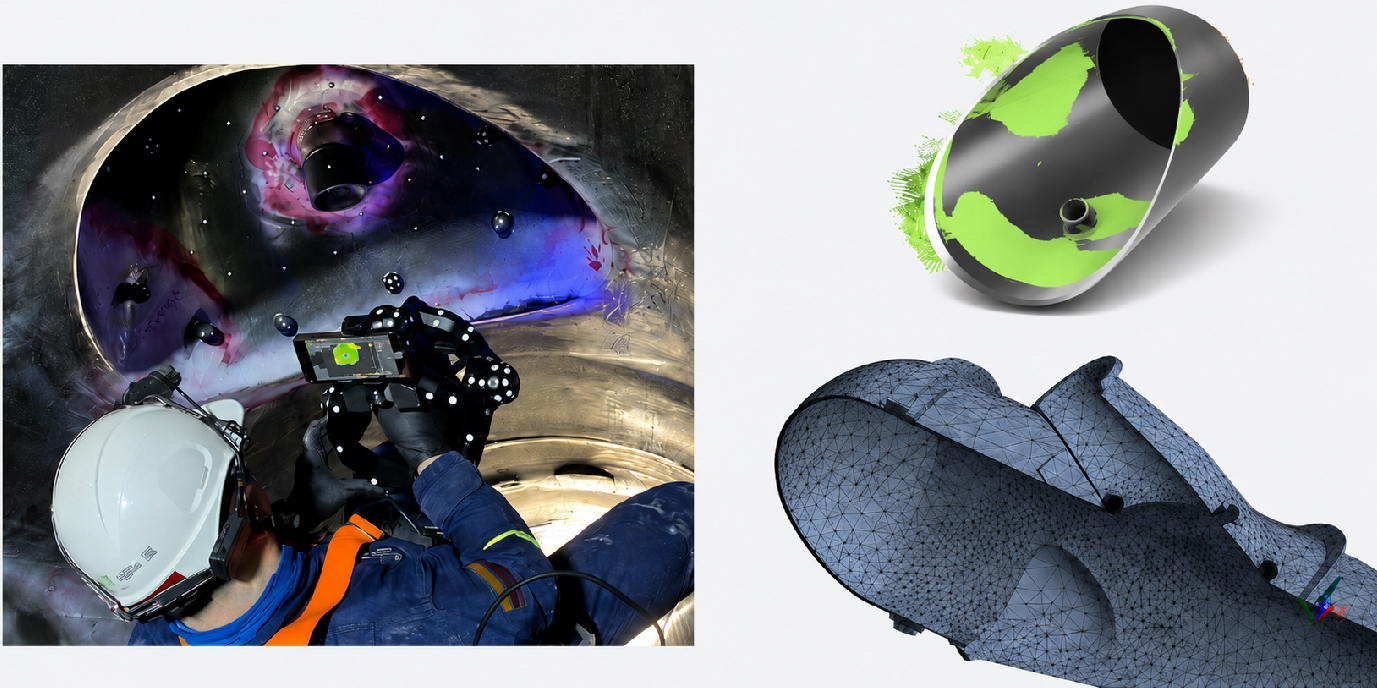

Se realizó el levantamiento geométrico de un digestor utilizado en el proceso de fabricación de cartón que presentaba un avanzado estado de fisuración estructural. Para ello, se emplearon tecnologías de escaneo tridimensional (3D) de alta resolución, permitiendo obtener un modelo digital preciso de la geometría real del equipo e incorporar la caracterización detallada de los defectos existentes. A partir de esta información, se desarrolló un modelo numérico mediante el Método de los Elementos Finitos (MEF), utilizando dimensiones y discontinuidades representativas del estado real del activo para evaluar su respuesta mecánica bajo las condiciones operacionales.

Con base en los resultados del análisis estructural y de integridad, se efectuó una evaluación de aptitud para el servicio (Fitness-for-Service, FFS) conforme a la metodología establecida en la norma API 579, lo que permitió estimar la vida remanente del digestor y definir sus condiciones seguras de operación. Los resultados demostraron que, pese a que el equipo había sido inicialmente considerado fuera de servicio debido al nivel de deterioro observado, fue posible justificar técnicamente la extensión de su vida útil dentro de un período operacional seguro, optimizando el aprovechamiento del activo y evitando su reemplazo prematuro mediante una evaluación fundamentada en criterios de integridad estructural y análisis mecánico avanzado.

Servicios Especializados en Gemelos Digitales

Digitalización de plantas, equipos e infraestructura mediante escaneo láser 3D y modelos inteligentes.

Análisis del estado de estructuras, recipientes, tuberías y equipos críticos utilizando simulaciones avanzadas y criterios de integridad.

Integración de sensores IoT, sistemas SCADA e historiadores para visualizar el comportamiento operativo del activo en tiempo real.

Evaluación de esfuerzos, deformaciones, vibraciones, fatiga, incendio y otros escenarios operacionales para optimizar el desempeño del activo.

Predicción de fallas, estimación de vida remanente y optimización de planes de mantenimiento mediante analítica avanzada.

Simulación de escenarios operacionales para reducir costos, mejorar la confiabilidad y apoyar la toma de decisiones.

Extensión de la vida útil de equipos e infraestructura mediante estrategias de Asset Integrity Management y Asset Performance Management.
